SZB型水環式真空泵
銷售熱線：021-66525777 63099652
產品分類:真空泵
口徑（進口/出口）:25（mm)
流量:抽氣4-8(L/S)
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
一、產品概述：
SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85％，特別適合于大型水泵引水用。
目前制造的本型號泵有：SZB-4、SZB-8。其中4(8)表示當水銀柱高為520毫米時的氣量(升／秒)。
二、結構說明：

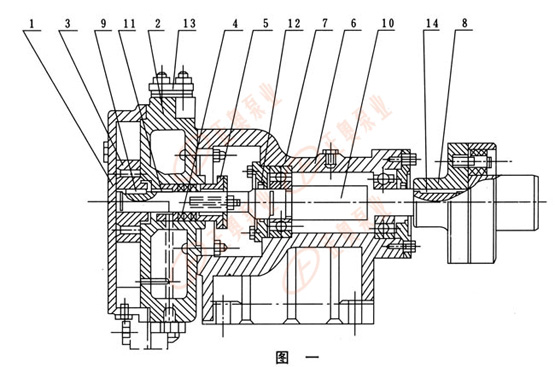

SZB型泵結構如圖一所示、工作室由泵體(2)、泵蓋(1)構成，上有進排氣口(詳見圖三)，下有放水螺塞(15)(見圖三)，泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋(5)，內裝填料(4)密封，泵體側面的螺絲孔(16)(見圖三)為補充水環消耗用水。
由鑄鐵制成葉輪(3)，有l2個葉片呈放射狀均分布，有平衡孔(其中兩個套扣供拆卸用)平軸向力�？谑喥芥I(9)與軸(10)聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架(6)內的兩個滾珠軸承(17)上右端有彈性聯軸器(8)和電機直接聯接。托架(6)用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。
從傳動方向看，泵軸為逆時針方向旋轉(右邊法蘭為排氣El，左邊法蘭為進氣口)。
三、產品結構：
|
|
|||||||||
|
1
|
泵蓋
|
4
|
填料
|
7
|
滾珠軸承
|
10
|
泵軸
|
13
|
法蘭盤
|
|
2
|
泵體
|
5
|
填料壓蓋
|
8
|
聯軸器
|
11
|
填料環
|
14
|
聯軸器平鍵
|
|
3
|
葉輪
|
6
|
托架
|
9
|
葉輪平鍵
|
12
|
軸承壓蓋
|
|
|
四、性能參數：
|
|
排氣量Q
|
毫米汞柱
|
最大真
|
轉數
|
電機功率
|
口徑
|
泵重
|
||
|
型號
|
m3／h
|
L／s
|
(mmHg)
|
空度
|
(r／min)
|
(kW)
|
吸入
|
吐出
|
(kg)
|
|
SZB-4
|
19.8
|
5.5
|
440
|
|
|
|
|
|
|
|
14.4
|
4
|
520
|
|||||||
|
7.2
|
2
|
600
|
80％
|
1450
|
1.5
|
ZGl”
|
ZG1"
|
42
|
|
|
0
|
0
|
650
|
|||||||
|
SZB-8
|
38.2
|
10.6
|
440
|
|
|
|
|
|
|
|
28.8
|
8
|
520
|
|||||||
|
14.4
|
4
|
600
|
80％
|
1450
|
2.2
|
ZGl"
|
ZG1"
|
45
|
|

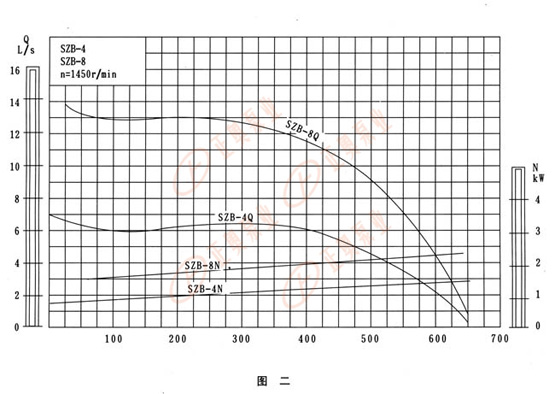

五、性能曲線：
