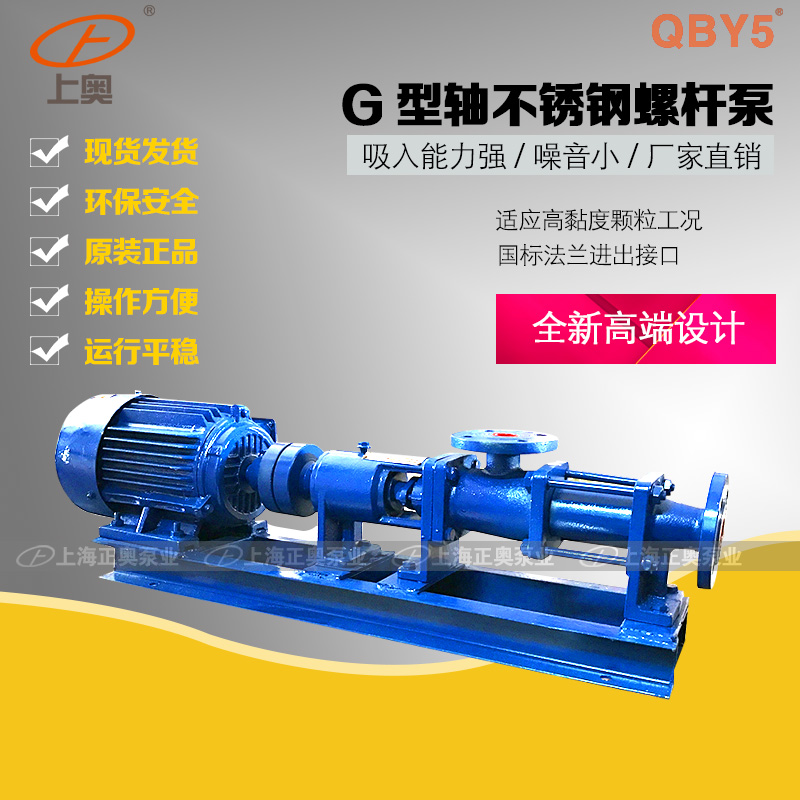

一、產品概述：
正奧泵業公司生產的G型單螺桿泵制造標準分為食級品、化工級、日用品型、特種型等四大系列，產品的核心部件和密封裝置，根據介質的不同特性，采用不同的材質和不同的密封形式，以滿足各種物料的需要。
根據客戶要求進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭
泵體可定做耐高溫型，保溫型，水冷卻型
泵體材質可分為：鑄鐵、不銹鋼304、不銹鋼316、316L，按實際介質要求選擇。
二、工作原理：
整體不銹鋼單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵“莫諾泵”《MONOPUMPS》，德國稱“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。它的特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。目前我單位的產品已自成一體系，壓力為0.4∽1.2MPa,可滿足廣大用戶對單螺桿泵的不同需求。我單位生產的泵，質量可靠，實行三包，價格也相對較低，同時確保備件的正常供應。本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和制造任務。
G型整體不銹鋼單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。
傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。

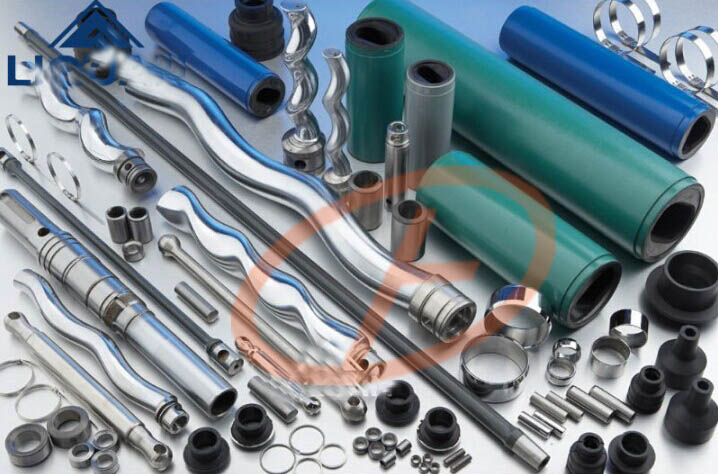

這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

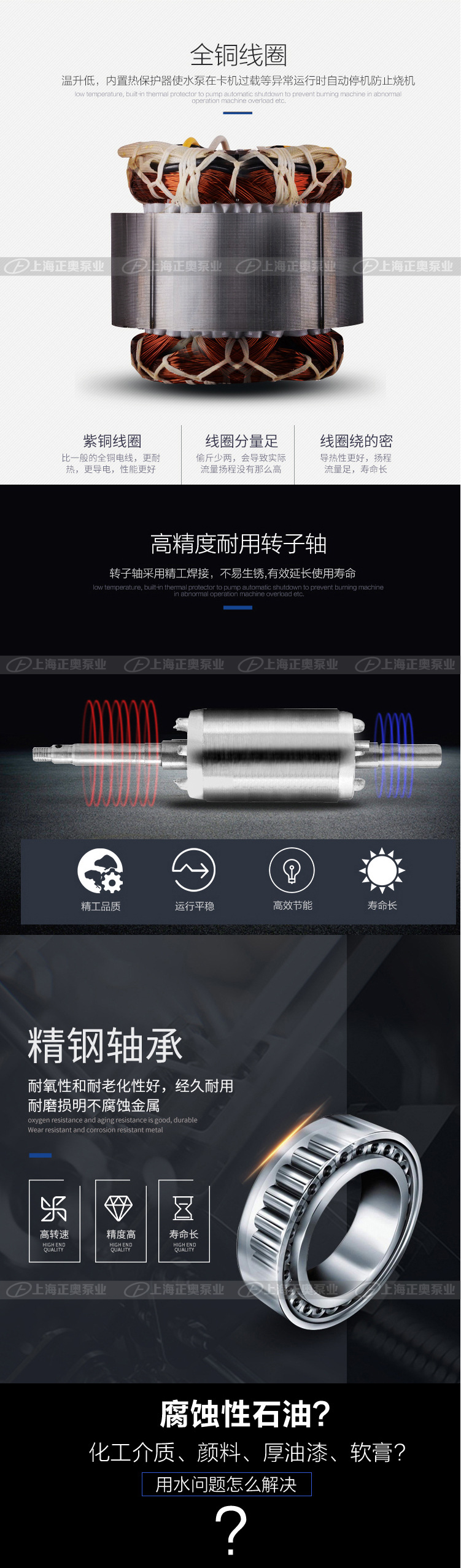

三、性能特點：
轉子
轉子具有高質量的表面特性。為了確保此轉子的質量及相應的表面質量，采用了生產、研磨和涂料工藝。通過使用各種各樣的研磨和拋光工藝，表面粗糙度將大大降低，這樣就提高了轉子的耐疲勞性和耐腐蝕性，以及轉子的耐磨性和硬度特性。
表面優化的益處：降低了啟動扭矩和操作扭矩、改善了液壓測容效率、平滑的操作特性 、增加了使用壽命
定子
只有轉子和啟動器之間充分配合，才能將工作效率維持在較高水平，并且使得傳動功率較低。出于這個原因，兩個傳輸元件之間的穩定的幾何形狀是至關重要。經過校正的磁心可以避免啟動器端部明顯變細。
這樣就可以保證在整個啟動器長度內平穩運行。
通常， 正奧公司專門按照每一尺寸和壓力級制造定子。正是這種按照規格生產定子的做法，從而能夠制造出管道兩端帶有密封法蘭的定子。
密封形式
對旋轉軸的安密全封是一項特殊挑戰，軸封是根據操作條件和傳輸介質的特性而進行選擇的。客戶可根據具體工況的需要選擇合適的軸封。
四、應用范圍：
G型上奧牌螺桿泵主要致力于輸送有粘度且流動性差的介質，如：
環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送，特別使用于油水分離器
板框壓濾機設備等。
船舶工業：輪底清洗、油水、油渣、油污水等戒指輸送。
石油工業：輸送原油、原油與水的混合物、煤田氣和水的混合物、往地層內灌注聚合物等。
醫藥、日化：各種粘稠漿、乳化液、各種軟膏化裝品。
食品罐頭行業：各種粘稠淀粉、濃酒糟、糧食制品渣、各種醬類、漿類、固體物漿液。
建筑行業：水泥沙漿、石灰漿、涂料、糊狀體的噴涂。
采礦行業：礦井內的固體顆粒、地下水、污漿水。
化學行業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。
印刷、造紙：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料。
工業鍋爐、電廠：水煤漿輸送。

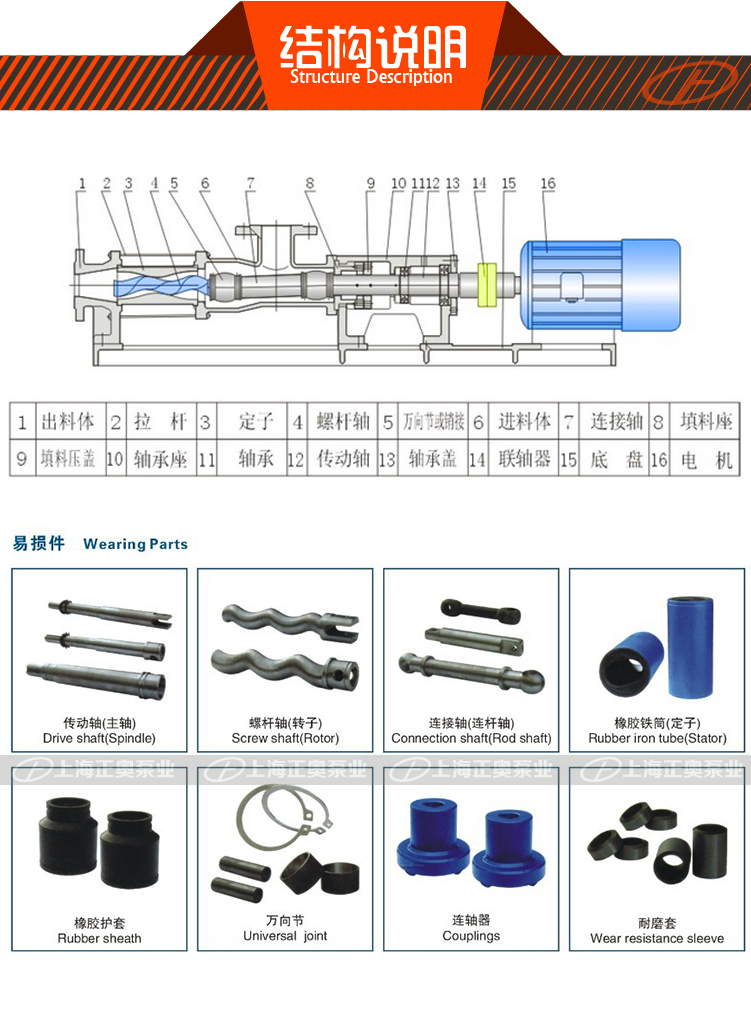

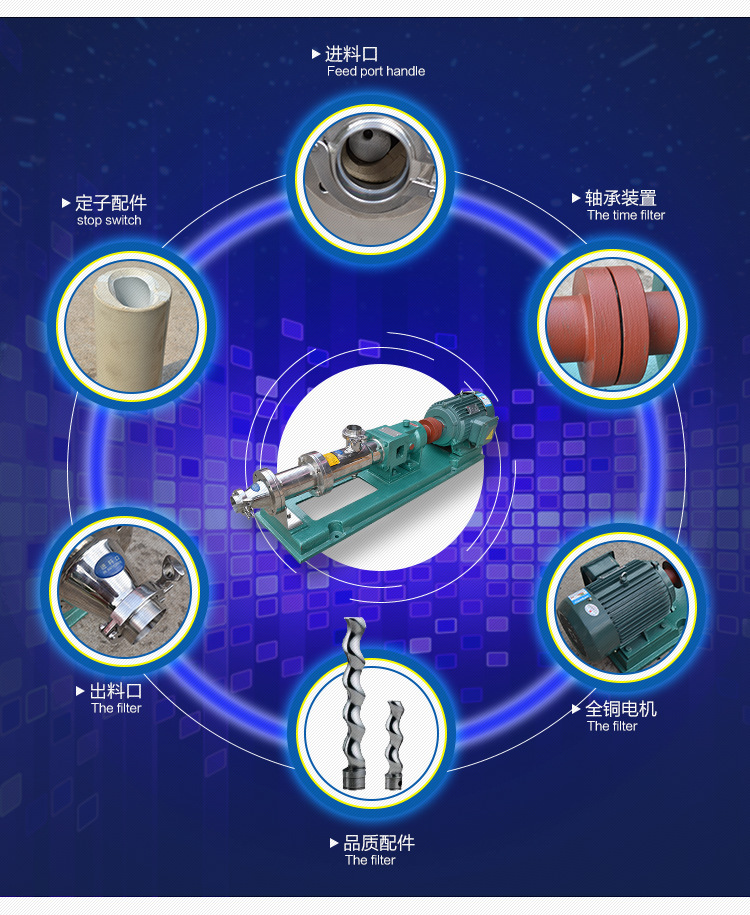

六、產品結構：
單級定速電機的性能參數
|
型號 |
流量 (m3/h) |
壓力 (MPa) |
轉速 (r/min) |
電機功率 (kw) |
進口法 蘭通徑 (mm) |
出口法 蘭通徑 (mm) |
允許顆 粒直徑 (mm) |
允許纖 維長度 (mm) |
|
G10-1 |
0.1 |
0.8 |
960 |
0.55 |
25 |
25 |
0.8 |
15 |
|
G10-2 |
1.6 |
0.55 |
25 |
25 |
||||
|
G13-1 |
0.4 |
0.6 |
960 |
0.55 |
25 |
25 |
0.8 |
15 |
|
G13-2 |
1.2 |
0.55 |
25 |
25 |
||||
|
G15-1 |
0.8 |
0.6 |
960 |
0.55 |
25 |
25 |
1 |
20 |
|
G15-2 |
1.2 |
0.75 |
25 |
25 |
||||
|
G20-1 |
1.2 |
0.6 |
960 |
0.75 |
25 |
25 |
1.5 |
25 |
|
G20-2 |
1.2 |
1.1 |
25 |
25 |
||||
|
G25-1 |
2 |
0.6 |
960 |
1.5 |
32 |
25 |
2 |
30 |
|
G25-2 |
1.2 |
2.2 |
32 |
25 |
||||
|
G30-1 |
5 |
0.6 |
960 |
2.2 |
50 |
40 |
2.5 |
30 |
|
G30-2 |
1.2 |
3 |
50 |
40 |
||||
|
G35-1 |
8 |
0.6 |
960 |
3 |
65 |
50 |
3 |
40 |
|
G35-2 |
1.2 |
4 |
65 |
50 |
||||
|
G40-1 |
12 |
0.6 |
960 |
4 |
80 |
65 |
3.8 |
45 |
|
G40-2 |
1.2 |
5.5 |
80 |
65 |
||||
|
G50-1 |
20 |
0.6 |
960 |
5.5 |
100 |
80 |
5 |
50 |
|
G50-2 |
1.2 |
7.5 |
100 |
80 |
||||
|
G60-1 |
30 |
0.6 |
960 |
11 |
125 |
100 |
6 |
60 |
|
G60-2 |
1.2 |
15 |
125 |
100 |
||||
|
G70-1 |
|
0.6 |
720 |
11 |
150 |
125 |
8 |
70 |
|
G70-2 |
1.2 |
18.5 |
||||||
|
G85-1 |
|
0.6 |
720 |
15 |
150 |
150 |
10 |
80 |
|
G85-2 |
1.2 |
30 |
||||||
|
G105-1 |
80 |
0.6 |
720 |
22 |
200 |
150 |
10 |
80 |
|
G135-1 |
100 |
0.6 |
720 |
30 |
200 |
150 |
10 |
80 |
單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數
| 型號 | 壓力0.3Mpa | 壓力0.6Mpa | 可調轉數 | ||||||
|
轉數 (r/min) |
流量 (m3/h) |
電動機 功率 (kw) |
轉數 (r/min) |
流量 (m3/h) |
電動機 功率 (kw) |
轉數 (r/min) |
流量 (m3/h) |
電動機 功率 (kw) |
|
| G20-1 | 960 | 0.96 | 0.75-6級 | 960 | 0.8 | 0.75-6級 | 125～1250 | 0.1～1.5 | 1.1 |
| 720 | 0.8 | 0.55-8級 | 720 | 0.5 | 0.75-8級 | ||||
| 510 | 0.4 | 0.55-4級/齒輪箱 | 510 | 0.3 | 0.75-4級/齒輪箱 | ||||
| G25-1 | 960 | 2.4 | 0.75-6級 | 960 | 2 | 1.5-6級 | 125～1250 | 0.1～3 | 1.5 |
| 720 | 1.5 | 0.55-8級 | 720 | 1.27 | 1.1-8級 | ||||
| 510 | 1.08 | 0.55-4級/齒輪箱 | 510 | 0.9 | 1.1-4級/齒輪箱 | ||||
| G30-1 | 960 | 3.6 | 1.5-6級 | 960 | 3 | 2.2-6級 | 125～1250 | 0.2～4 | 2.2 |
| 720 | 2.28 | 1.1-8級 | 720 | 1.9 | 1.5-8級 | ||||
| 510 | 1.63 | 1.1-4級/齒輪箱 | 510 | 1.35 | 1.5-4級/齒輪箱 | ||||
| G35-1 | 720 | 4.8 | 2.2-8級 | 720 | 4.04 | 3-8級 | 125～890 | 0.3～5 | 3 |
| 510 | 3.36 | 1.5-4級/齒輪箱 | 510 | 2.8 | 2.2-4級/齒輪箱 | ||||
| 380 | 1.92 | 1.1-4級/齒輪箱 | 380 | 1.60 | 1.5-4級/齒輪箱 | ||||
| G40-1 | 510 | 6.8 | 2.2-4級/齒輪箱 | 510 | 5.6 | 3-4級/齒輪箱 | 125～890 | 0.3～10 | 4 |
| 380 | 5.1 | 1.5-4級/齒輪箱 | 380 | 4 | 2.2-4級/齒輪箱 | ||||
| 252 | 2.65 | 1.1-6級/齒輪箱 | 252 | 2.2 | 1.5-6級/齒輪箱 | ||||
| G50-1 | 510 | 13.8 | 4-4級/齒輪箱 | 510 | 11.5 | 5.5-4級/齒輪箱 | 80～750 | 1～18 | 5.5 |
| 380 | 10.2 | 4-4級/齒輪箱 | 380 | 7.5 | 5.5-4級/齒輪箱 | ||||
| 252 | 5.6 | 3-6級/齒輪箱 | 252 | 4.4 | 5.5-6級/齒輪箱 | ||||
| G60-1 | 510 | 20.8 | 7.5-4級/齒輪箱 | 510 | 16 | 11-4級/齒輪箱 | 63～630 | 1～20 | 11 |
| 380 | 15.6 | 7.5-4級/齒輪箱 | 380 | 12 | 11-4級/齒輪箱 | ||||
| 252 | 7.8 | 5.5-6級/齒輪箱 | 252 | 6 | 7.5-6級/齒輪箱 | ||||
| G70-1 | 510 | 26 | 11-4級/齒輪箱 | 510 | 20 | 11-4級/齒輪箱 | 56～560 | 1～22 | 11 |
| 380 | 17 | 7.5-4級/齒輪箱 | 380 | 13 | 11-4級/齒輪箱 | ||||
| 252 | 9.1 | 7.5-6級/齒輪箱 | 252 | 7 | 7.5-6級/齒輪箱 | ||||
| G85-1 | 380 | 32 | 11-4級/齒輪箱 | 380 | 25 | 15-4級/齒輪箱 | 37～370 | 2～24 | 15 |
| 252 | 21 | 7.5-6級/齒輪箱 | 252 | 16 | 11-6級/齒輪箱 | ||||
| 189 | 11 | 5.5-8級/齒輪箱 | 189 | 8 | 11-8級/齒輪箱 | ||||
| G105-1 | 380 | 80 | 15-4級/齒輪箱 | 380 | 65 | 22-4級/齒輪箱 | 29～290 | 3～50 | 22 |
| 252 | 44 | 15-6級/齒輪箱 | 252 | 34 | 22-6級/齒輪箱 | ||||
| 189 | 29 | 11-8級/齒輪箱 | 189 | 22 | 15-8級/齒輪箱 | ||||
| G135-1 | 380 | 132 | 37-4級/齒輪箱 | 380 | 120 | 45-4級/齒輪箱 | 18～180 | 3～56 | 45 |
| 252 | 95 | 30-6級/齒輪箱 | 252 | 80 | 37-6級/齒輪箱 | ||||
| 189 | 65 | 18.5-6級/齒輪箱 | 189 | 53 | 30-8級/齒輪箱 | ||||
雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數
| 型號 | 壓力0.8Mpa | 壓力1.2Mpa | 可調轉數 | ||||||
|
轉數 (r/min) |
流量 (m3/h) |
電動機 功率 (kw) |
轉數 (r/min) |
流量 (m3/h) |
電動機 功率 (kw) |
轉數 (r/min) |
流量 (m3/h) |
電動機 功率 (kw) |
|
| G20-2 | 960 | 0.96 | 1.5-6級 | 960 | 0.8 | 1.5-6級 | 125～1250 | 0.1～1.5 | 1.5 |
| 720 | 0.8 | 1.1-8級 | 720 | 0.5 | 1.5-8級 | ||||
| 510 | 0.4 | 1.1-4級/齒輪箱 | 510 | 0.3 | 1.1-4級/齒輪箱 | ||||
| G25-2 | 960 | 2.4 | 1.5-6級 | 960 | 2 | 2.2-6級 | 125～1250 | 0.1～3 | 2.2 |
| 720 | 1.5 | 1.1-8級 | 720 | 1.27 | 1.5-8級 | ||||
| 510 | 1.08 | 1.1-4級/齒輪箱 | 510 | 0.9 | 1.5-4級/齒輪箱 | ||||
| G30-2 | 960 | 3.6 | 3-6級 | 960 | 3 | 3-6級 | 125～1250 | 0.2～4 | 3 |
| 720 | 2.28 | 1.5-8級 | 720 | 1.9 | 2.2-8級 | ||||
| 510 | 1.63 | 1.5-4級/齒輪箱 | 510 | 1.35 | 2.2-4級/齒輪箱 | ||||
| G35-2 | 720 | 4.8 | 3-8級 | 720 | 4.04 | 4-8級 | 125～890 | 0.3～5 | 4 |
| 510 | 3.36 | 2.2-4級/齒輪箱 | 510 | 2.8 | 3-4級/齒輪箱 | ||||
| 380 | 1.92 | 1.5-4級/齒輪箱 | 380 | 1.60 | 2.2-4級/齒輪箱 | ||||
| G40-2 | 510 | 6.8 | 4-4級/齒輪箱 | 510 | 5.6 | 5.5-4級/齒輪箱 | 125～890 | 0.3～10 | 5.5 |
| 380 | 5.1 | 3-4級/齒輪箱 | 380 | 4 | 4-4級/齒輪箱 | ||||
| 252 | 2.65 | 2.2-6級/齒輪箱 | 252 | 2.2 | 3-6級/齒輪箱 | ||||
| G50-2 | 510 | 13.8 | 5.5-4級/齒輪箱 | 510 | 11.5 | 7.5-4級/齒輪箱 | 80～750 | 1～18 | 7.5 |
| 380 | 10.2 | 4-4級/齒輪箱 | 380 | 7.5 | 5.5-4級/齒輪箱 | ||||
| 252 | 5.6 | 3-6級/齒輪箱 | 252 | 4.4 | 5.5-6級/齒輪箱 | ||||
| G60-2 | 510 | 20.8 | 15-4級/齒輪箱 | 510 | 16 | 15-4級/齒輪箱 | 63～630 | 1～20 | 15 |
| 380 | 15.6 | 11-4級/齒輪箱 | 380 | 12 | 15-4級/齒輪箱 | ||||
| 252 | 7.8 | 7.5-6級/齒輪箱 | 252 | 6 | 11-6級/齒輪箱 | ||||
| G70-2 | 510 | 26 | 15-4級/齒輪箱 | 510 | 20 | 18.5-4級/齒輪箱 | 56～560 | 1～22 | 18.5 |
| 380 | 17 | 11-4級/齒輪箱 | 380 | 13 | 15-4級/齒輪箱 | ||||
| 252 | 9.1 | 11-6級/齒輪箱 | 252 | 7 | 11-6級/齒輪箱 | ||||
| G85-2 | 380 | 32 | 18.5-4級/齒輪箱 | 380 | 25 | 22-4級/齒輪箱 | 37～370 | 2～24 | 22 |
| 252 | 21 | 15-6級/齒輪箱 | 252 | 16 | 18.5-6級/齒輪箱 | ||||
| 189 | 11 | 15-8級/齒輪箱 | 189 | 8 | 15-8級/齒輪箱 | ||||
| G105-2 | 380 | 80 | 30-4級/齒輪箱 | 380 | 65 | 37-4級/齒輪箱 | 29～290 | 3～50 | 37 |
| 252 | 44 | 30-6級/齒輪箱 | 252 | 34 | 30-6級/齒輪箱 | ||||
| 189 | 29 | 22-8級/齒輪箱 | 189 | 22 | 22-8級/齒輪箱 | ||||
| G135-2 | 380 | 132 | 55-4級/齒輪箱 | 380 | 120 | 75-4級/齒輪箱 | 18～180 | 3～56 | 75 |
| 252 | 95 | 55-6級/齒輪箱 | 252 | 80 | 75-6級/齒輪箱 | ||||
| 189 | 65 | 37-8級/齒輪箱 | 189 | 53 | 45-8級/齒輪箱 | ||||
備注選用正奧螺桿泵，注明使用介質，與溫度。
- 上一個產品： I-1B濃漿泵(單螺桿泵)
- 下一個產品： G型單螺桿泵(配無級配調速電機)

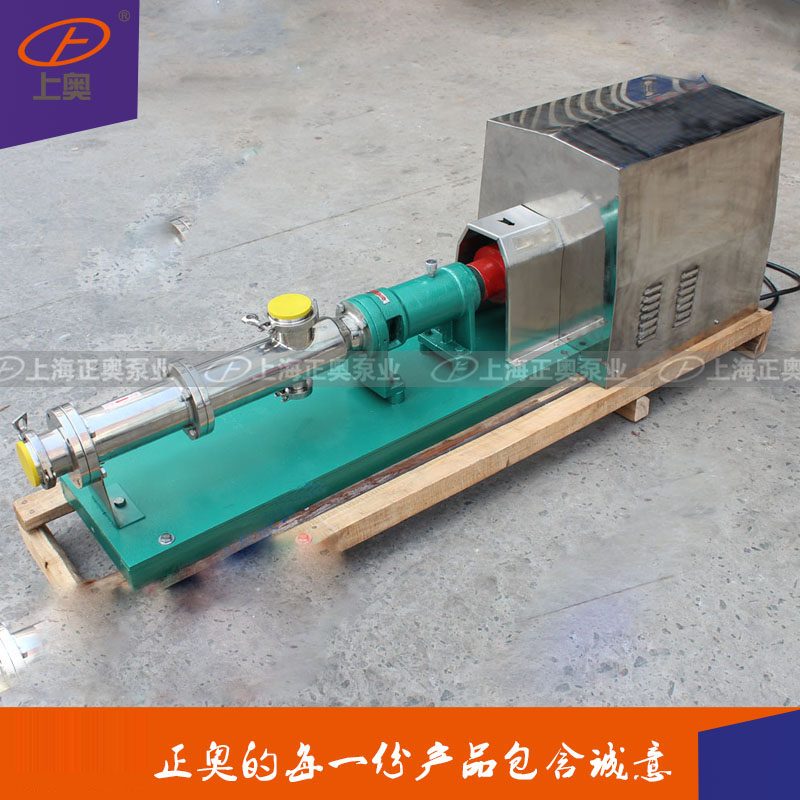

GW型衛生級單螺
GW型衛生級單螺桿泵因定子選用多種彈

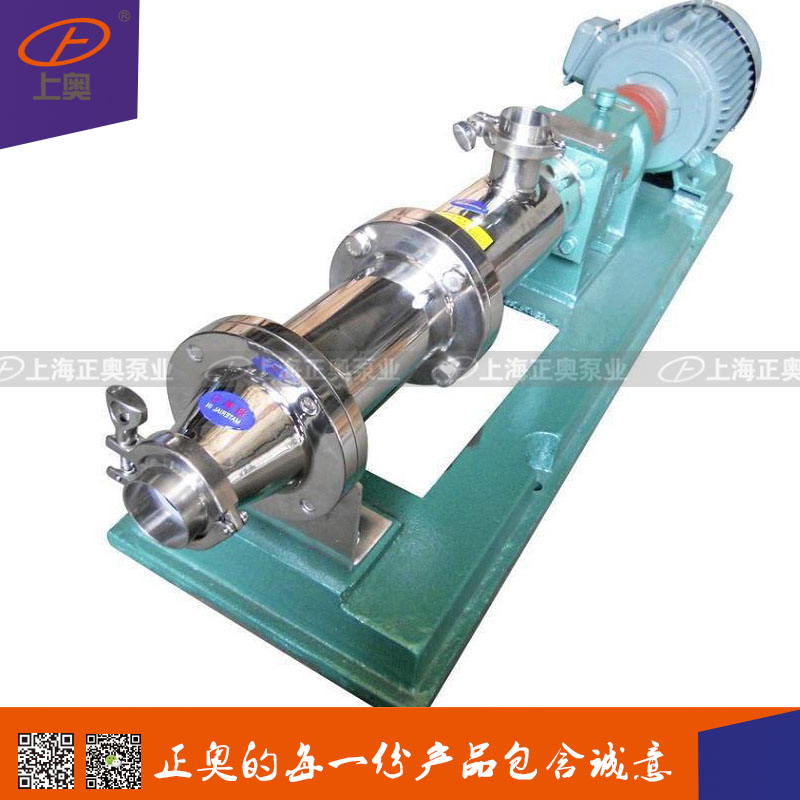

G型不銹鋼衛生級
