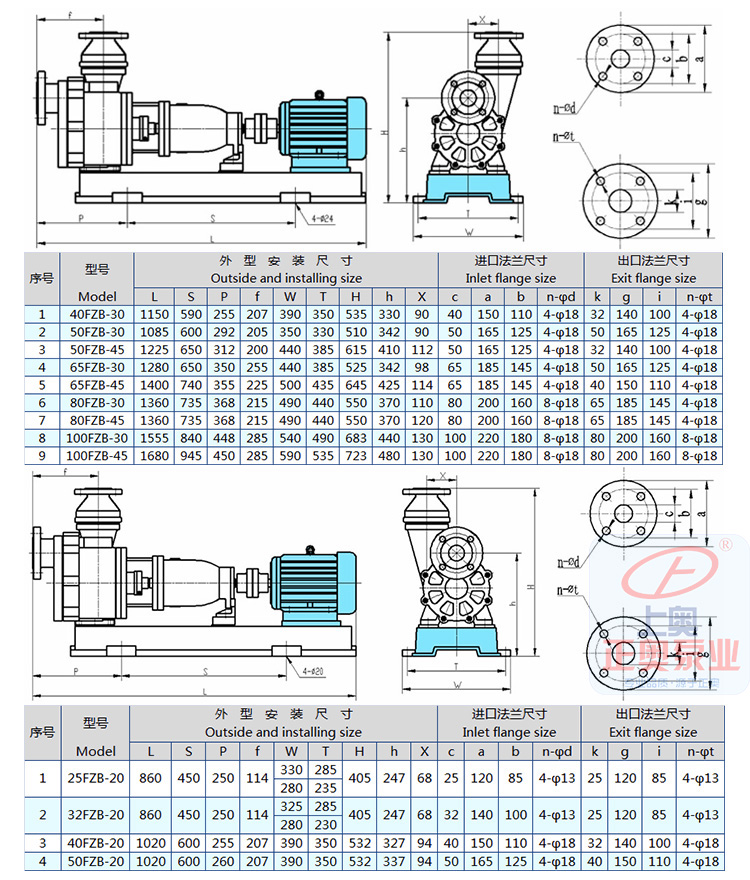

- 安裝尺寸
- 應用領域
- 型號意義
- 使用說明
- 產品特點
一、產品概述：

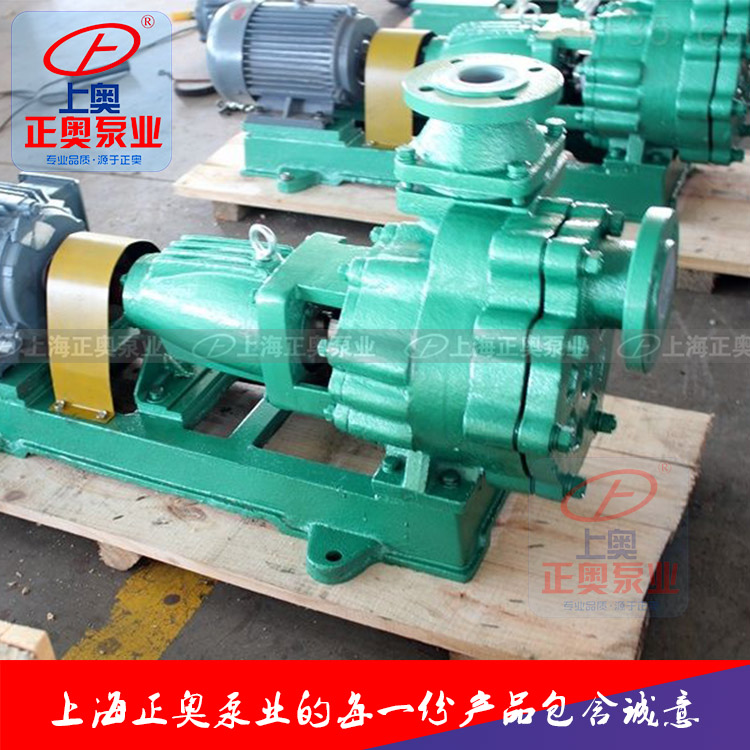

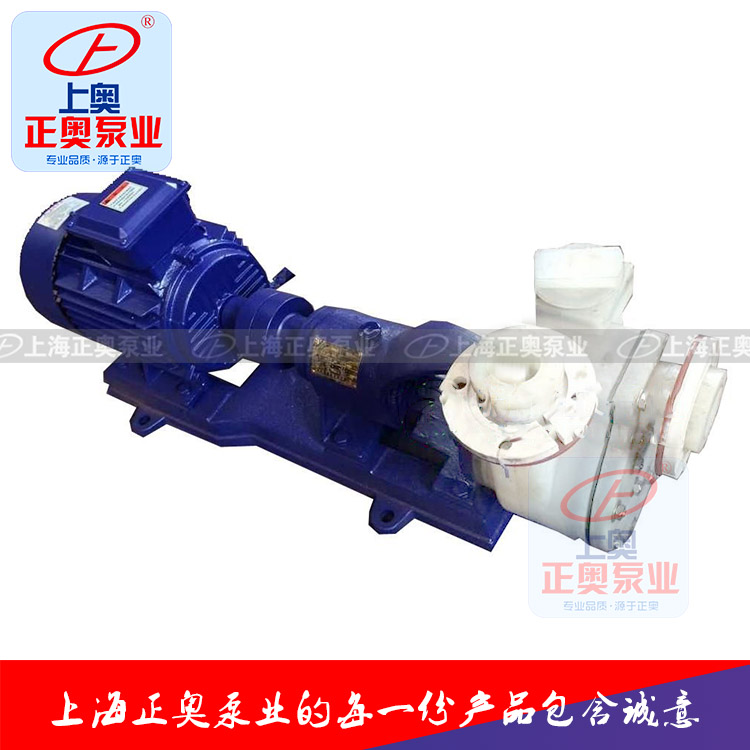

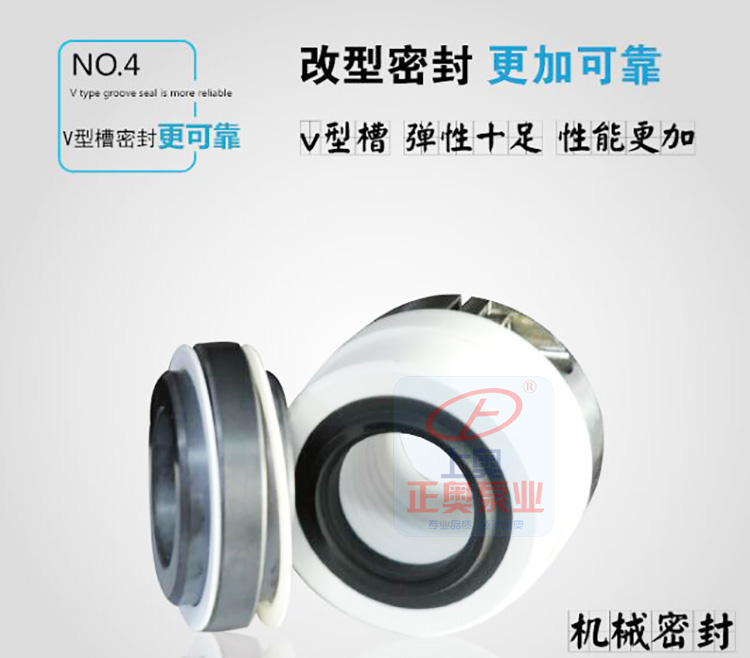

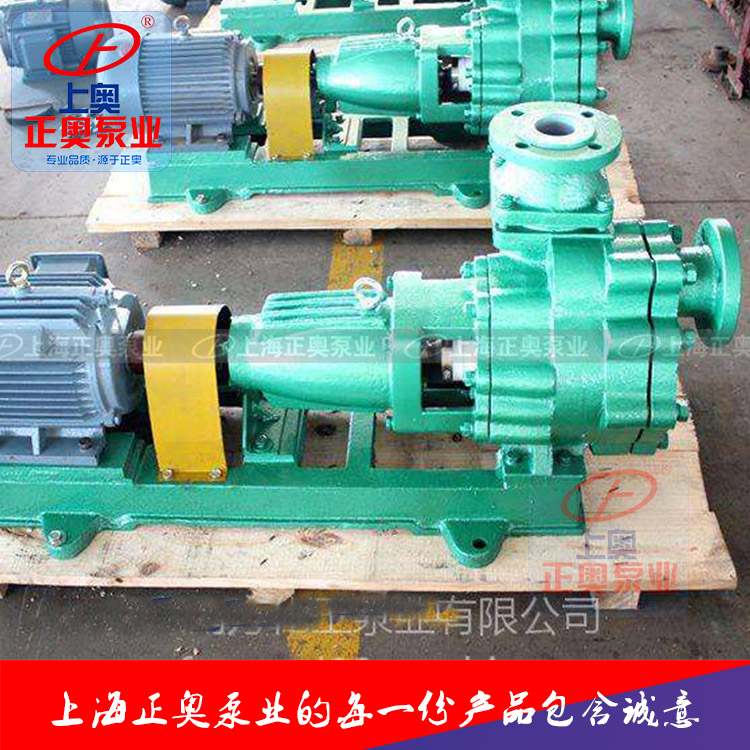

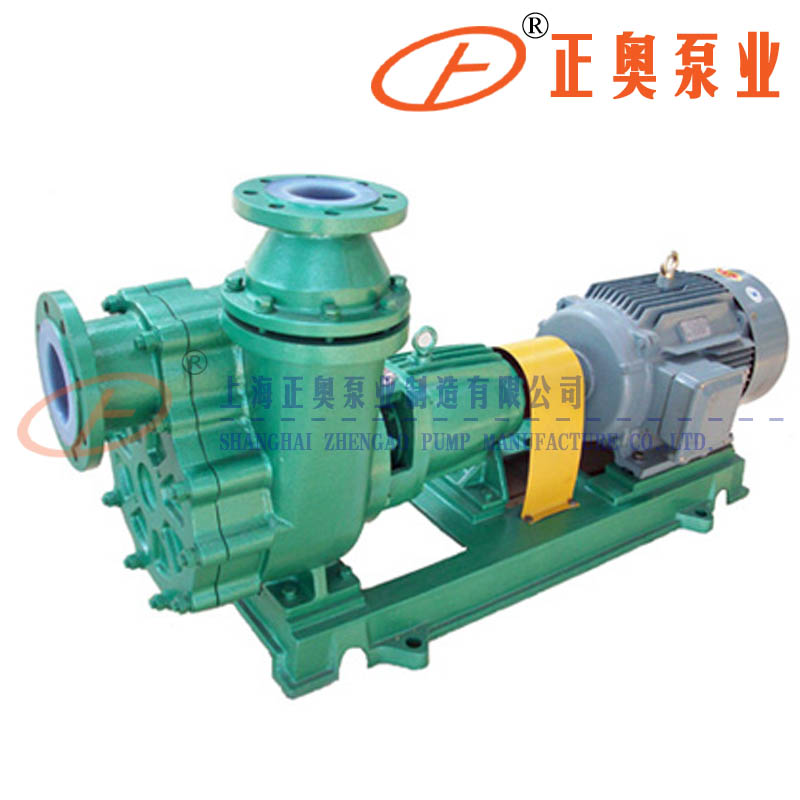

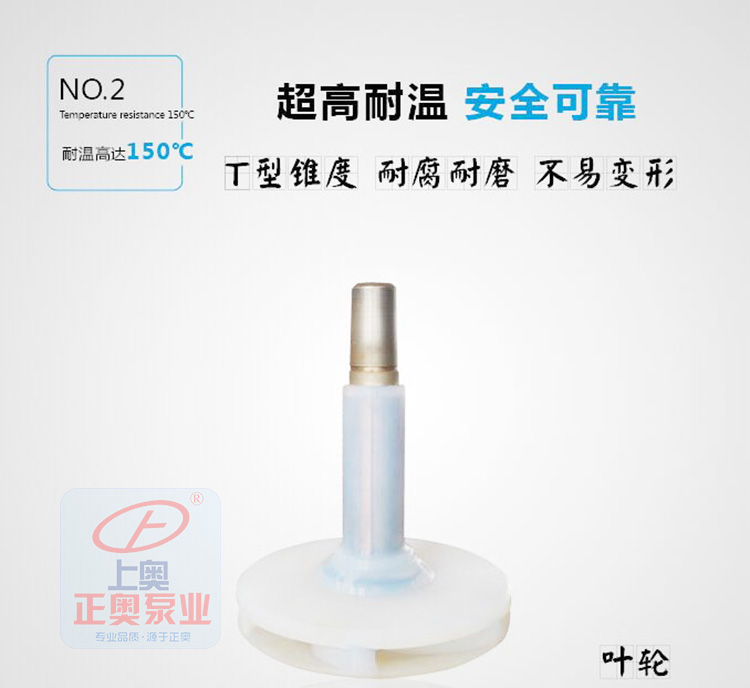

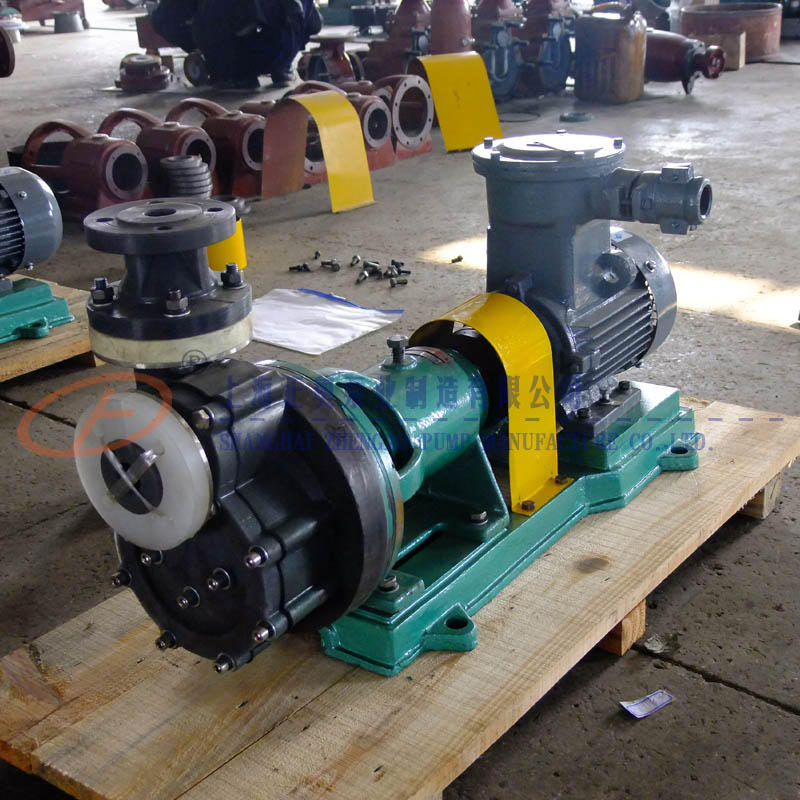

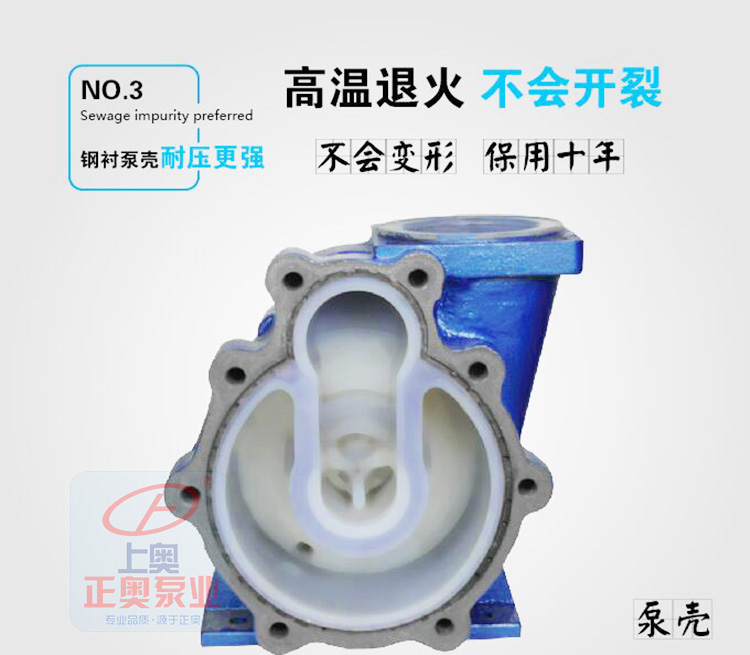

正奧牌FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。
二、適用范圍：
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

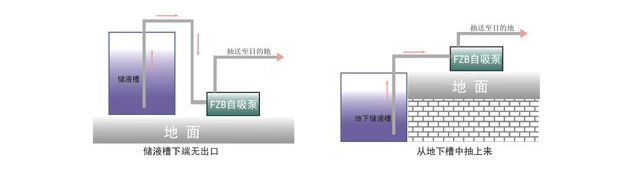

FZB自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB自吸泵的用途廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。
FZB自吸泵人性化的設計原理的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。

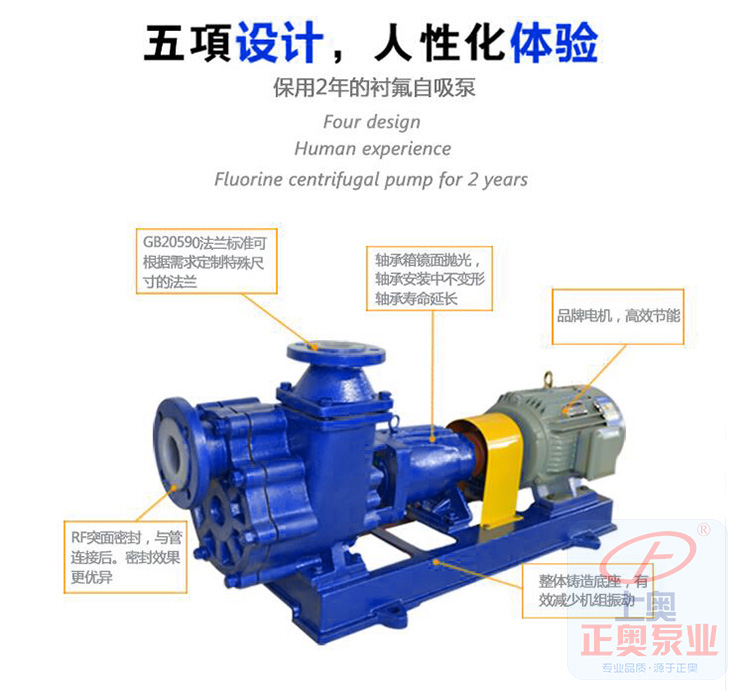

三、產品優點：
1、排液能力強：特殊的葉輪防堵設計，確保了泵無堵塞。
2、采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
四、結構及工作原理：

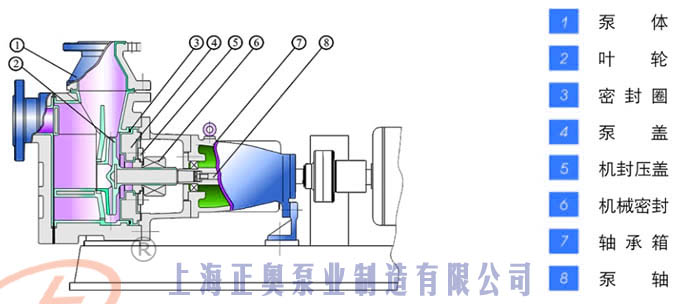

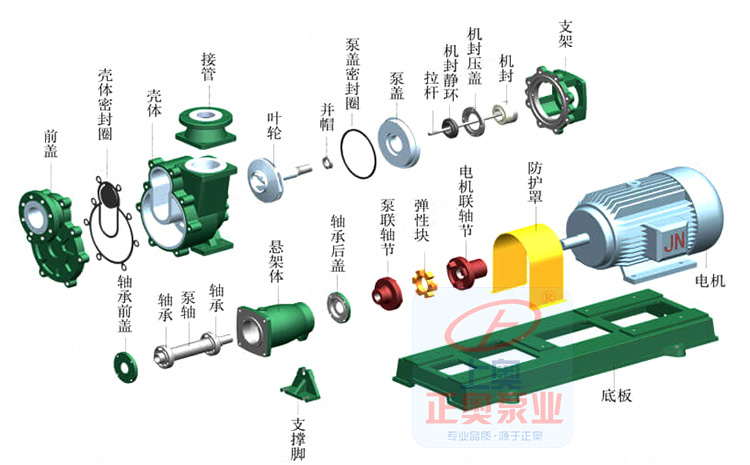

主要電機由聯軸器、泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成，泵的結構見圖。
泵的工作原理：泵體內設有儲液腔、并通過上方的回流孔和下方的循環孔與泵工作腔相同，構成泵的軸向回流外混式系統，泵停止工作后，泵內腔已儲有一定容積的液體，當泵啟動時，泵內的儲液在葉輪的作用下，夾帶著空氣被拋向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定真空度，達到自吸的作用。

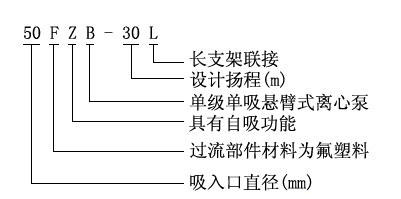

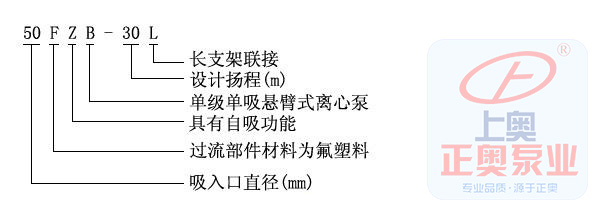

五、型號意義：

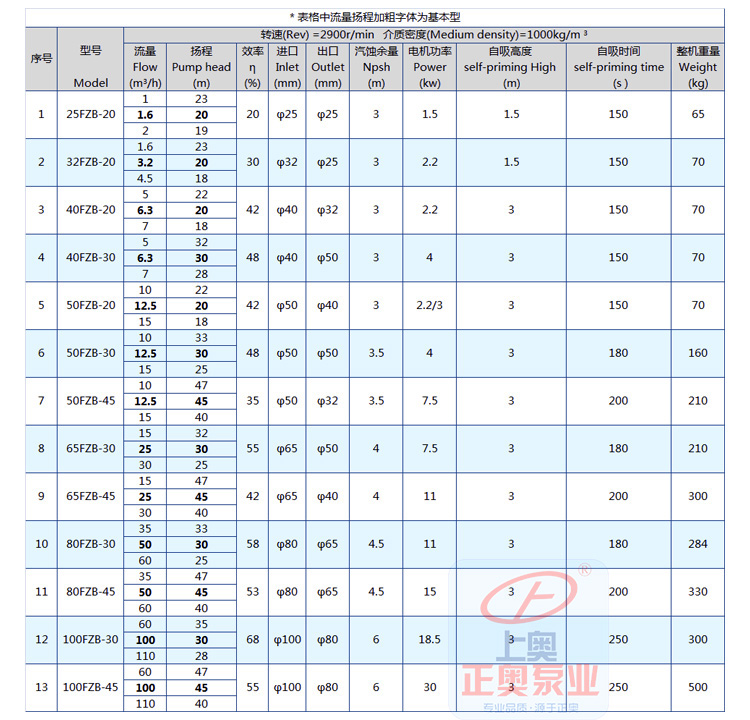

FZB氟塑料自吸泵性能參數：
|
規格型號 |
流量m3/h |
揚程m |
進口mm |
出口mm |
氣蝕余量m |
轉速r/min |
電機功率kw |
重量Kg |
|
25FZB-20L |
3.6 |
18 |
25 |
25 |
3.0 |
2900 |
2.2 |
65 |
|
40FZB-20L |
8 |
20 |
40 |
50 |
3.0 |
2900 |
3 |
70 |
|
40FZB-30L |
8 |
30 |
40 |
50 |
3.5 |
2900 |
4 |
160 |
|
50FZB-20L |
12 |
20 |
50 |
50 |
3.0 |
2900 |
3 |
70 |
|
50FZB-30L |
12 |
30 |
50 |
50 |
3.5 |
2900 |
4 |
160 |
|
50FZB-45L |
12 |
45 |
50 |
32 |
3.5 |
2900 |
7.5 |
210 |
|
65FZB-30L |
25 |
30 |
65 |
50 |
4.0 |
2900 |
7.5 |
210 |
|
65FZB-45L |
25 |
45 |
65 |
40 |
4.0 |
2900 |
11 |
300 |
|
80FZB-30L |
50 |
30 |
80 |
65 |
4.5 |
2900 |
11 |
284 |
|
80FZB-45L |
50 |
45 |
80 |
65 |
4.5 |
2900 |
15 |
330 |
|
100FZB-30L |
100 |
30 |
100 |
80 |
6.0 |
2900 |
18.5 |
300 |
|
100FZB-45L |
100 |
45 |
100 |
80 |
6.0 |
2900 |
30 |
