一、產品概況：

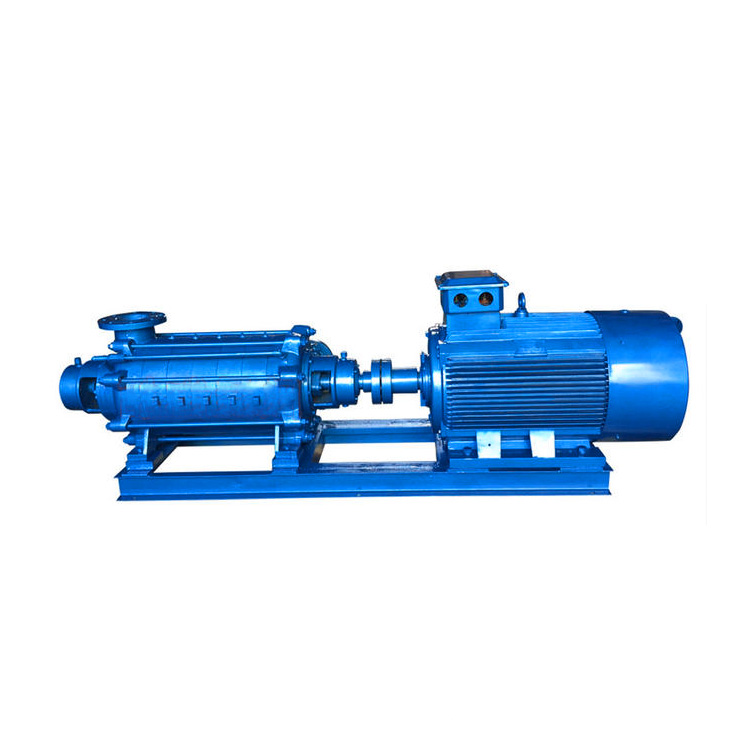

臥式多級離心泵系列臥式、單吸多級、分段式結構系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。
二、適用范圍：
適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、空調給水等。
三、產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
四、技術參數：
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-+80℃；
工作壓力：≤3.0Mpa。

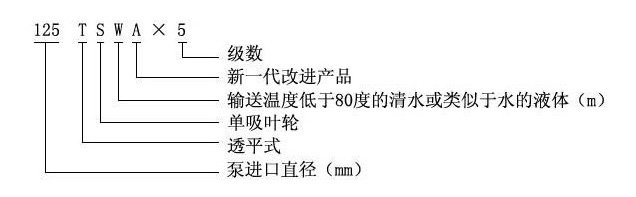

五、型號意義：
性能參數表：
|
型號 |
級數 |
流量(m3/h) |
揚程 |
轉速(r/min) |
電機功率 |
|
50TSWA |
2 |
18 |
18.4 |
1450 |
2.2 |
|
3 |
18 |
27.6 |
1450 |
3 |
|
|
4 |
18 |
36.8 |
1450 |
4 |
|
|
5 |
18 |
46 |
1450 |
5.5 |
|
|
6 |
18 |
55.2 |
1450 |
5.5 |
|
|
7 |
18 |
64.4 |
1450 |
7.5 |
|
|
8 |
18 |
73.6 |
1450 |
7.5 |
|
|
9 |
18 |
82.8 |
1450 |
7.5 |
|
|
75TSWA |
2 |
36 |
23 |
1450 |
5.5 |
|
3 |
36 |
34.5 |
1450 |
7.5 |
|
|
4 |
36 |
46 |
1450 |
11 |
|
|
5 |
36 |
57.5 |
1450 |
11 |
|
|
6 |
36 |
69 |
1450 |
15 |
|
|
7 |
36 |
80.5 |
1450 |
15 |
|
|
8 |
36 |
90 |
1450 |
18.5 |
|
|
9 |
36 |
103.5 |
1450 |
18.5 |
|
|
100TSWA |
2 |
69 |
31.2 |
1450 |
11 |
|
3 |
69 |
46.8 |
1450 |
15 |
|
|
4 |
69 |
62.4 |
1450 |
22 |
|
|
5 |
69 |
78 |
1450 |
30 |
|
|
6 |
69 |
93.6 |
1450 |
30 |
|
|
7 |
69 |
109.2 |
1450 |
37 |
|
|
8 |
69 |
124.8 |
1450 |
45 |
|
|
9 |
69 |
140.4 |
1450 |
45 |
|
|
125TSWA |
2 |
90 |
43.2 |
1450 |
22 |
|
3 |
90 |
64.8 |
1450 |
30 |
|
|
4 |
90 |
86.4 |
1450 |
45 |
|
|
5 |
90 |
108 |
1450 |
55 |
|
|
6 |
90 |
129.6 |
1450 |
75 |
|
|
7 |
90 |
151.2 |
1450 |
75 |
|
|
8 |
90 |
172.8 |
1450 |
90 |
|
|
9 |
90 |
194.4 |
1450 |
90 |
|
|
150TSWA |
2 |
155 |
60 |
1450 |
45 |
|
3 |
155 |
90 |
1450 |
75 |
|
|
4 |
155 |
120 |
1450 |
90 |
|
|
5 |
155 |
150 |
1450 |
110 |
|
|
6 |
155 |
180 |
1450 |
135 |
|
|
7 |
155 |
210 |
1450 |
155 |
|
|
8 |
155 |
240 |
1450 |
180 |
|
|
9 |
155 |
270 |
1450 |
180 |
 |
 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
